岸壁設備・直結荷役
船舶からの直接荷役により物流リードタイムを極小化
事業用地の拡張性
北九州市保有の隣接地を活用し将来の規模拡大に即応
産業クラスター近接
自動車・船産業が集積する九州の需要拠点へスピード配送
高レジリエンス環境
安定した気候と地盤により地震・津波のリスクを排除
高度陸上アクセス
新若戸道路（海底トンネル）が市内外への至便な輸送を実現
工場レイアウト
設備概要
敷地面積
7,032㎡
工場建屋面積
4,802㎡（鉄骨造平屋）
別途屋根なし部分 700㎡
＜1997.4竣工 2,993㎡・2001.10増築 1,809㎡＞
別途事務所プレハブ2F 166㎡
危険物保管庫RC平屋17㎡
| 設備名称 | 員数 | 位置 | 導入時期・備考 | |
|---|---|---|---|---|
| 荷役設備 | ホイスト式天井クレーン（20T） | 1 | ❶ | 1997.4 |
| クラブトロリー式天井クレーン（17T） | 1 | ❷ | 1997.4 | |
| ホイスト式天井クレーン（10T） | 2 | ❸ | 2001.10・2006.4 | |
| ホイスト式天井クレーン（4.8T） | 3 | ❹ | 1997.4 | |
| 横持ち搬送台車 | 1 | ❺ | 2006.4 | |
| 港湾荷役バース | 1 | ❻ | 水深6.0ｍ・499GT(1600T積載）着岸可能 | |
| 製造設備 | 鋼板研掃用ショットブラスト装置 | 1 | ❼ | 1996.12 W=5.5mxL=63m |
| 形鋼研掃用ショットブラスト装置 | 1 | ❽ | 2001.1 |
事業内容
鋼材一次防錆
設備概要
| 加工ライン | ショットブラスト | 塗装 | 加工能力 | ||
|---|---|---|---|---|---|
| 塗装 | 塗装可能サイズ | 塗装種類 | |||
| 鋼板 | 自動（Sa2.5a) | 自動 (15～20μ) | T=4.5～100 W=4500m L=19000㎜（15T/枚） | Z/P・W/P | 月間4,000T（1直） |
| 形鋼 | 自動（Sa2.5a) | 手動 (15～20μ) | 100×50～900×300 （最大幅W=500） | Z/P・W/P | 月間500T（1直） |
荷役・保管
| 内容 | 規模 | 特色 |
|---|---|---|
| 本船荷役 | 延長=60m水深D=5.0m | 299G/T船接岸可能（499は要相談） |
| 保管ヤード | 1,500㎡（25mX60m） | 鋼板仕分 約2,000T可能 |
加工可能サイズ
① 鋼板ショットブラストライン
設備メーカー：JFEメカニカル（株）
（単位：㎜）
| 内容 | 可能レンジ | 備考 |
|---|---|---|
| 板厚 | Ｔ＝4.5～100 | T=4.5は歪みが生じる可能性有り |
| 幅 | ～4,500（MAX) | |
| 長さ | 2,000～19,500 | ライン間隔上、2.0m以上塗装可能 |
| 単重 | ～15T（MAX) |
②形鋼ショットブラストライン
設備メーカー：新東工業（株）
（単位：㎜）
| 内容 | 可能レンジ | 備考 |
|---|---|---|
| 対応品種 | 条鋼（H形鋼・山形鋼・不等変山形鋼・平鋼・丸鋼他）・切板 | |
| 幅 | ～500（MAX) | |
| 高さ | ～900（MAX) | |
| 長さ | 1,000～13,000 | ライン間隔上、2.0m以上塗装可能 |
| 単重 | ～4.8T（MAX) | |
現状の加工内容
| 品種 | 月間加工量 | 比率 | 内造船向け | 備考 |
|---|---|---|---|---|
| 鋼板ライン | 2500～2800T | 90% | 80% | 船殻材40%・ハッチカバー用材60% |
| 形鋼ライン | 300T | 10% | 60% | ハッチカバー用材+地元鋼材流通向け |
| 計 | 約3,000T | 80% |
・鋼板は岸壁荷役設備を活かし、大型サイズの比率高い。
特に、ばら積貨物船の世界的な需要増により、ハッチカバー向けの材料比率増加。
・塗装ヤード（屋根付・20×30ｍ）を活用した、プラント・橋梁向け各種重防食塗装も手掛けております。
当事業地の特徴
近隣の主要産業集積
・造船関連産業が集積する中心に立地する
・造船鋼材使用量：127万T/年（全国の30%）
造船重工業
| 位置 | 企業名 | 所在地 |
|---|---|---|
| ❶ | 福岡造船 福岡工場 | 福岡県福岡市 |
| ❷ | 福岡造船 長崎工場 | 長崎県長崎市 |
| ❸ | 臼杵造船所 | 大分県臼杵市 |
| ❹ | 三菱造船 下関造船所 | 山口県下関市 |
| ❺ | 大島造船所 | 長崎県西海市 |
| ❻ | 名村造船所 | 佐賀県伊万里市 |
| ❼ | ジャパンマリンユナイテッド（JMU）有明事業所 | 熊本県長洲町 |
| ❽ | 旭洋造船 | 山口県下関市 |
| ❾ | 南日本造船 | 大分県大分市 |
ハッチカバー製造
| 位置 | 企業名 | 所在地 |
|---|---|---|
| ❿ | ニッチツ | 長崎県松浦市 |
| ⓫ | 相浦機械 | 長崎県佐世保市 |
製造設備状況

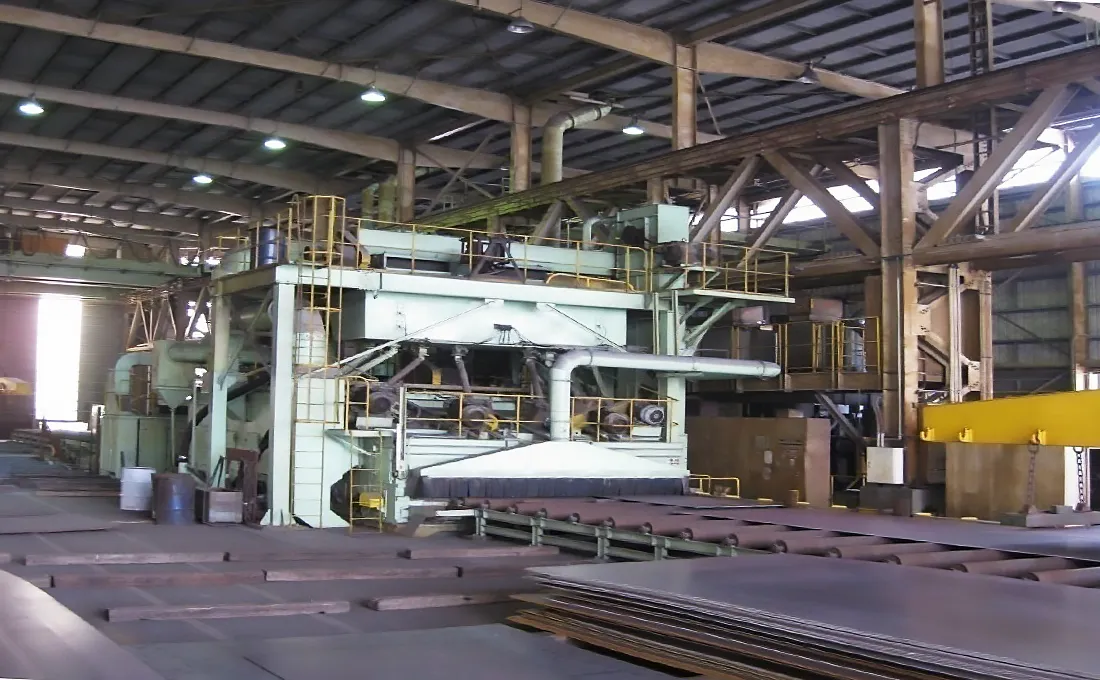

鋼板ショットブラストライン
（入口側）

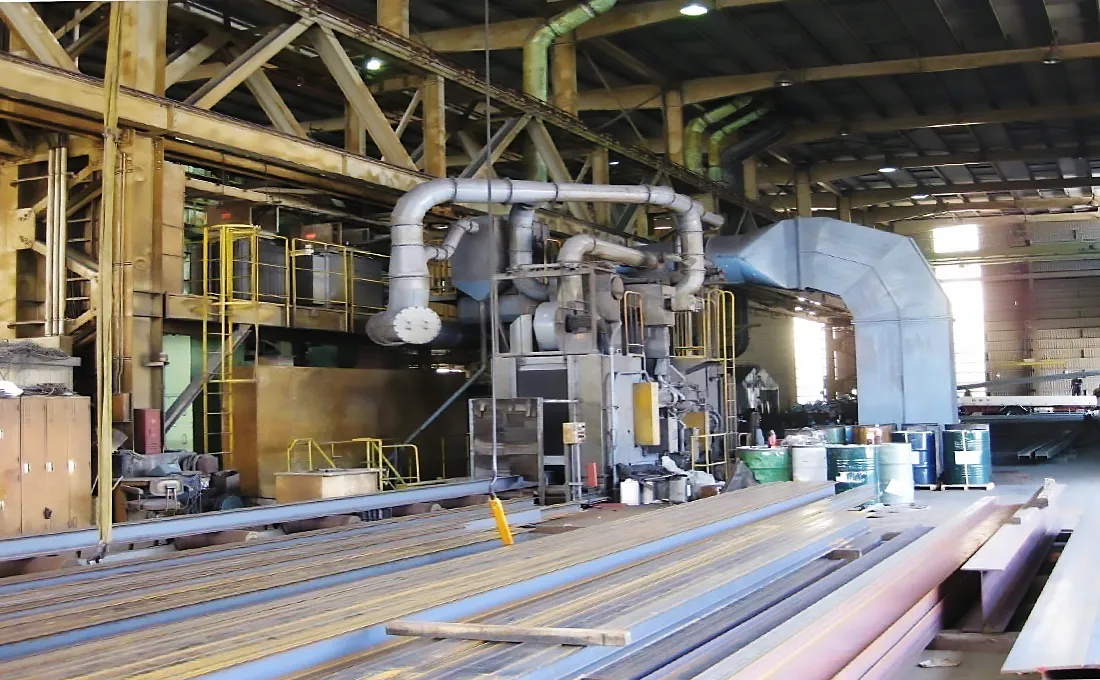

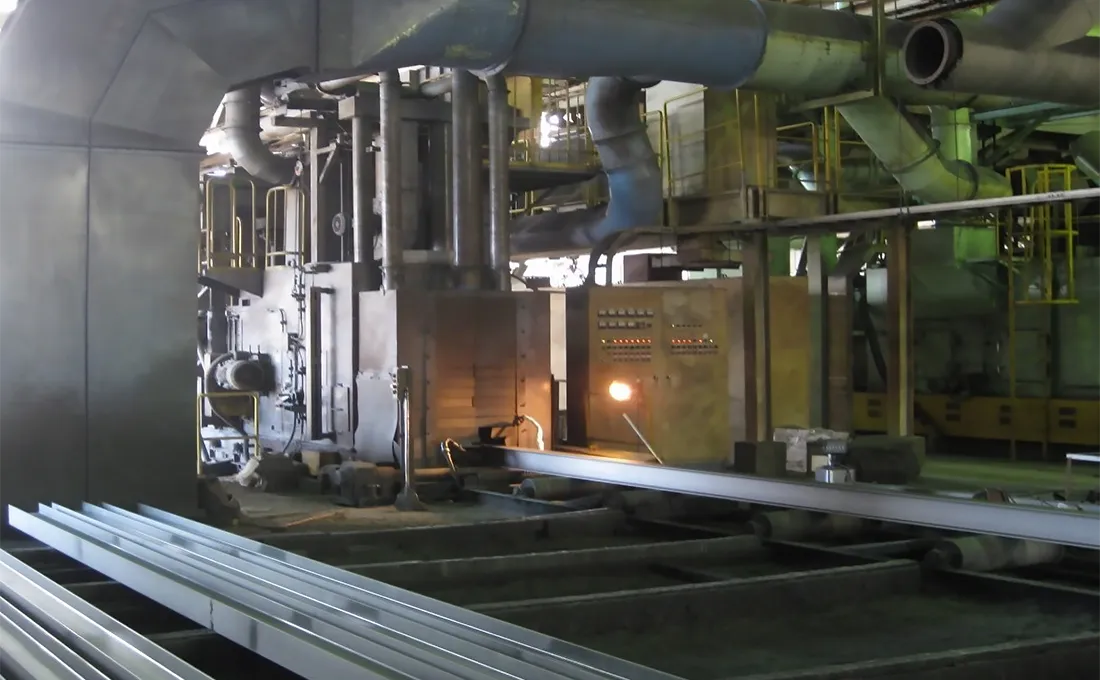

形鋼ショットブラストライン
（入口側）

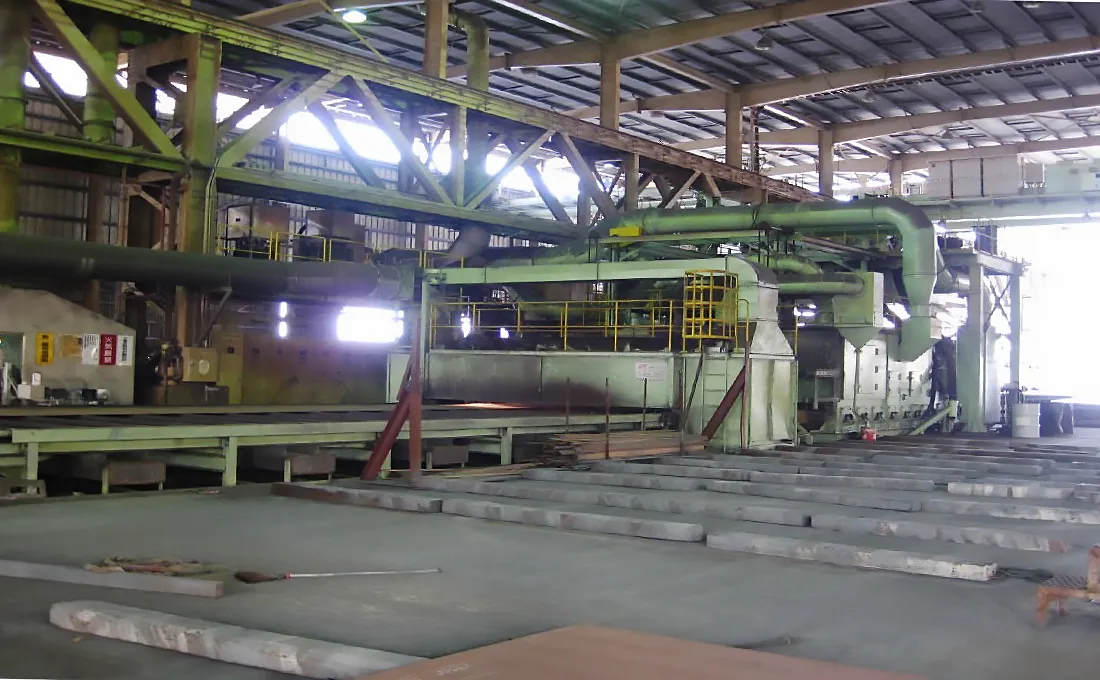

鋼板ショットブラストライン
（出口側）
形鋼ショットブラストライン
（出口側）

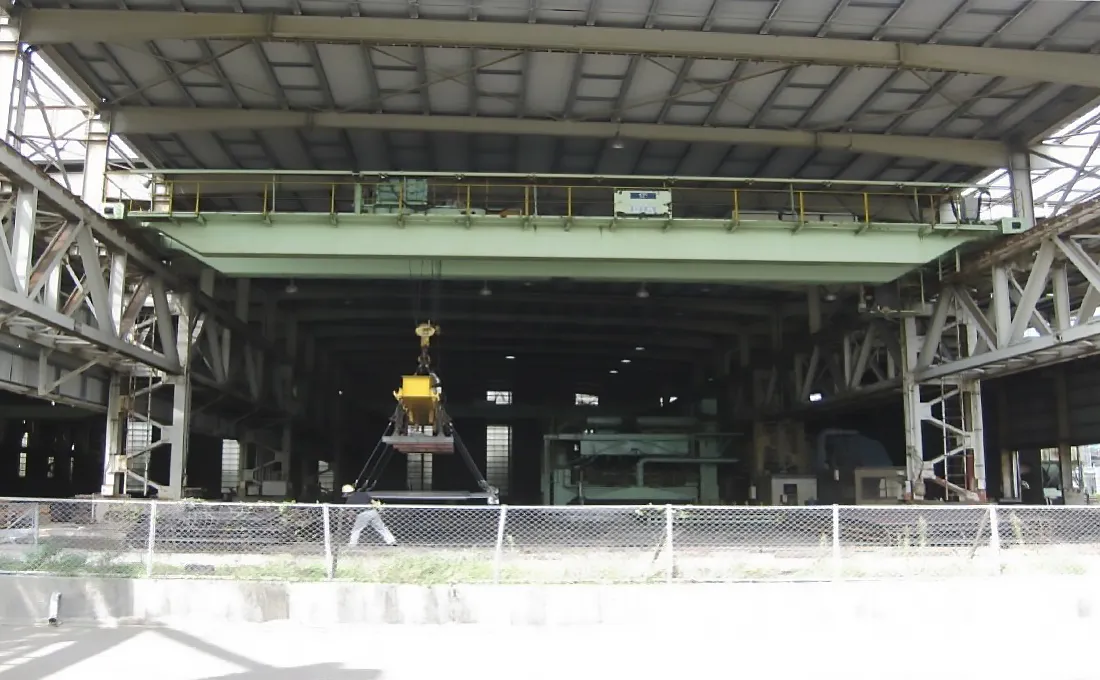

岸壁設備より西方向

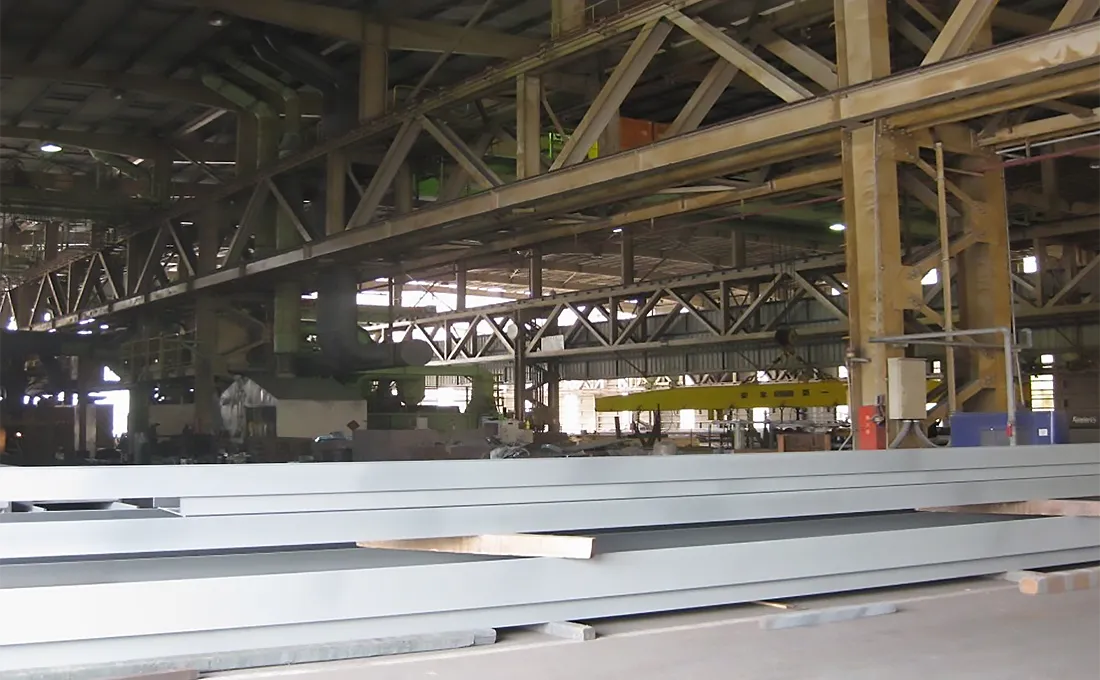

工場北西より南東方向

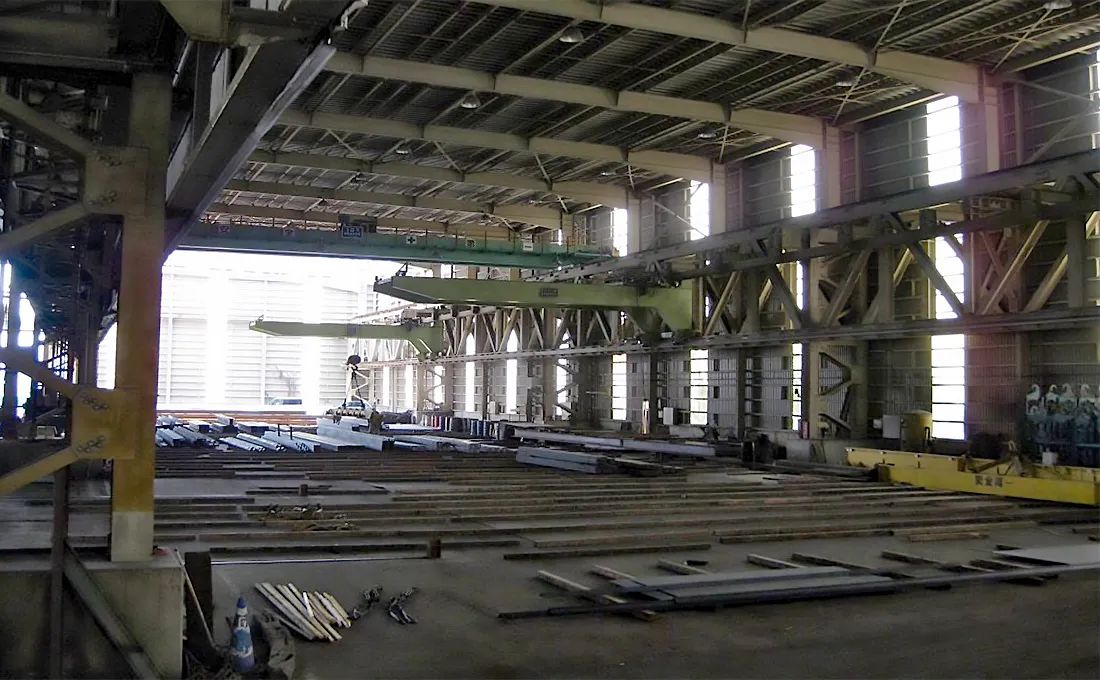

工場西端より東方向

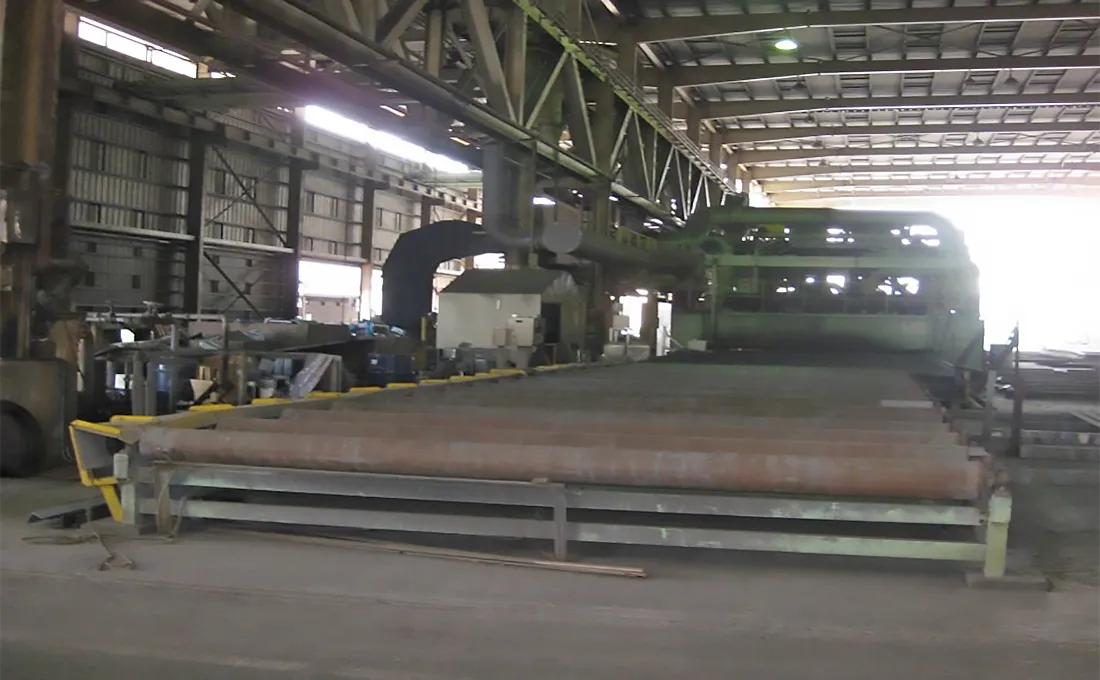

工場西端より東方向（２）
（鋼板ブラスト設備）
工場外観・岸壁他

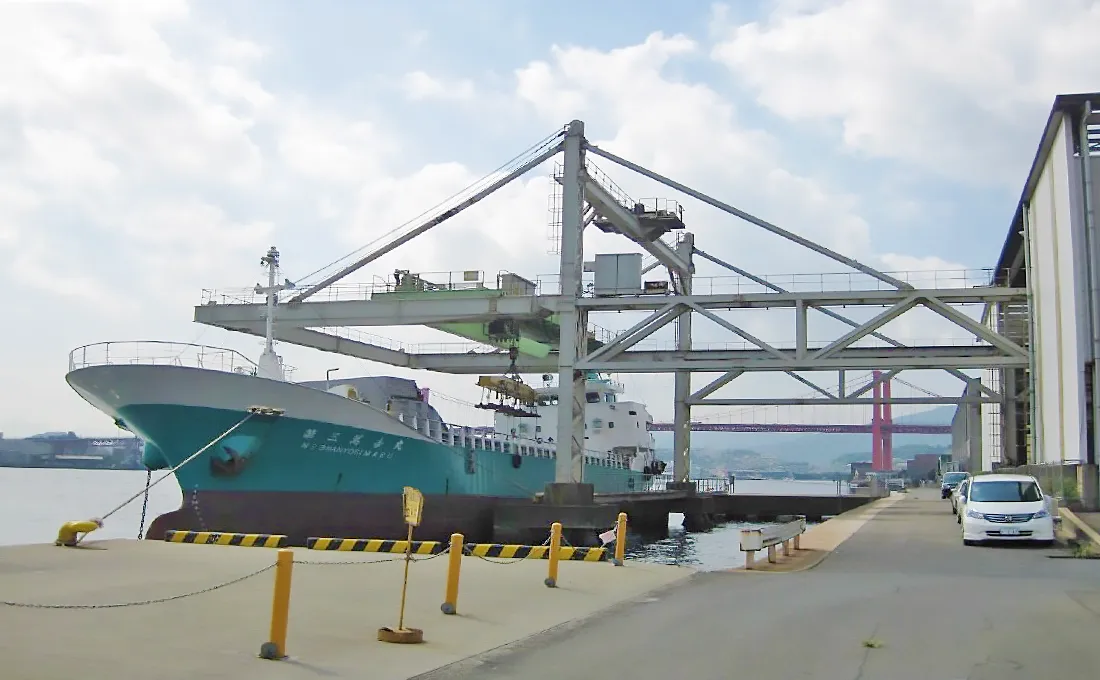

岸壁設備（南方向）

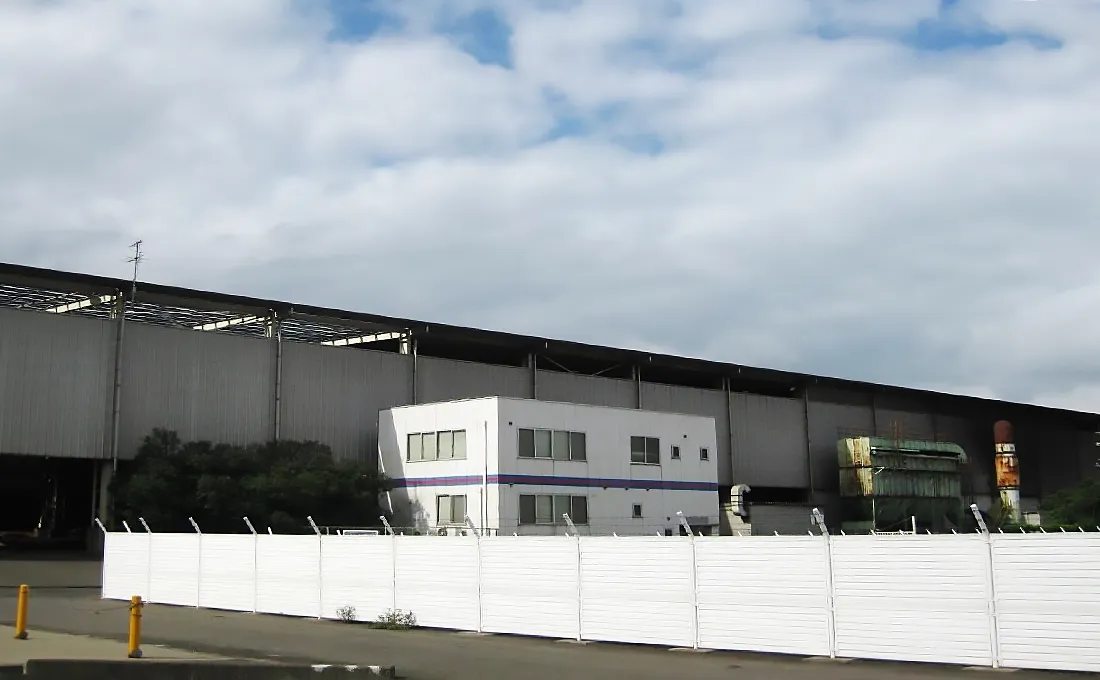

工場北側（事務所）

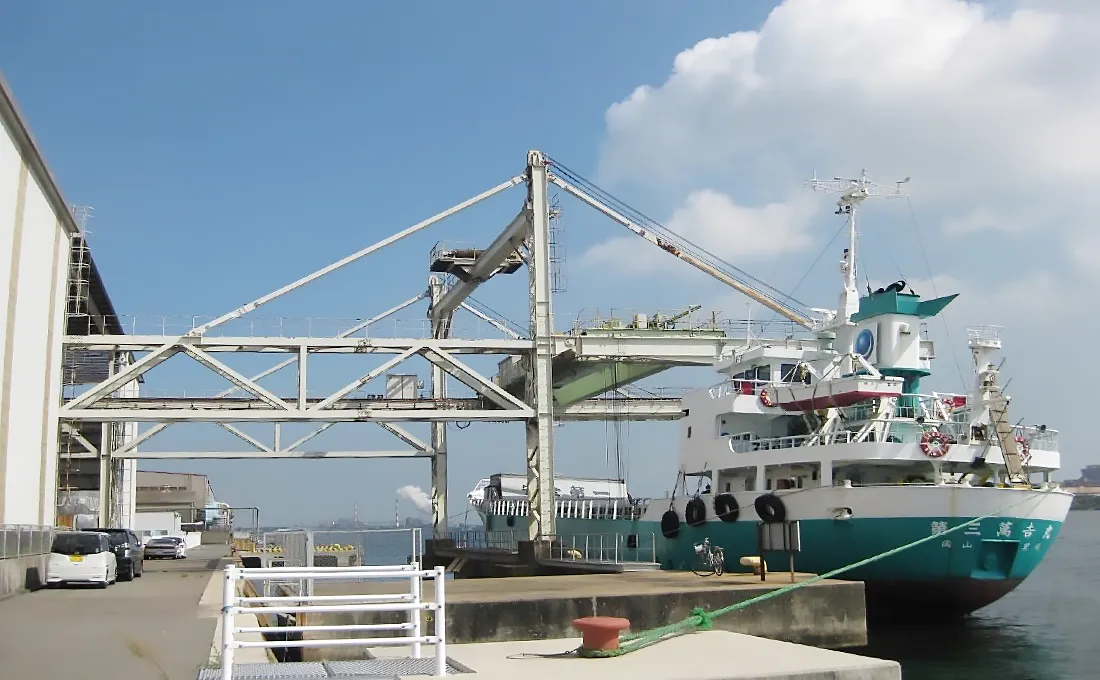

岸壁設備（北方向）

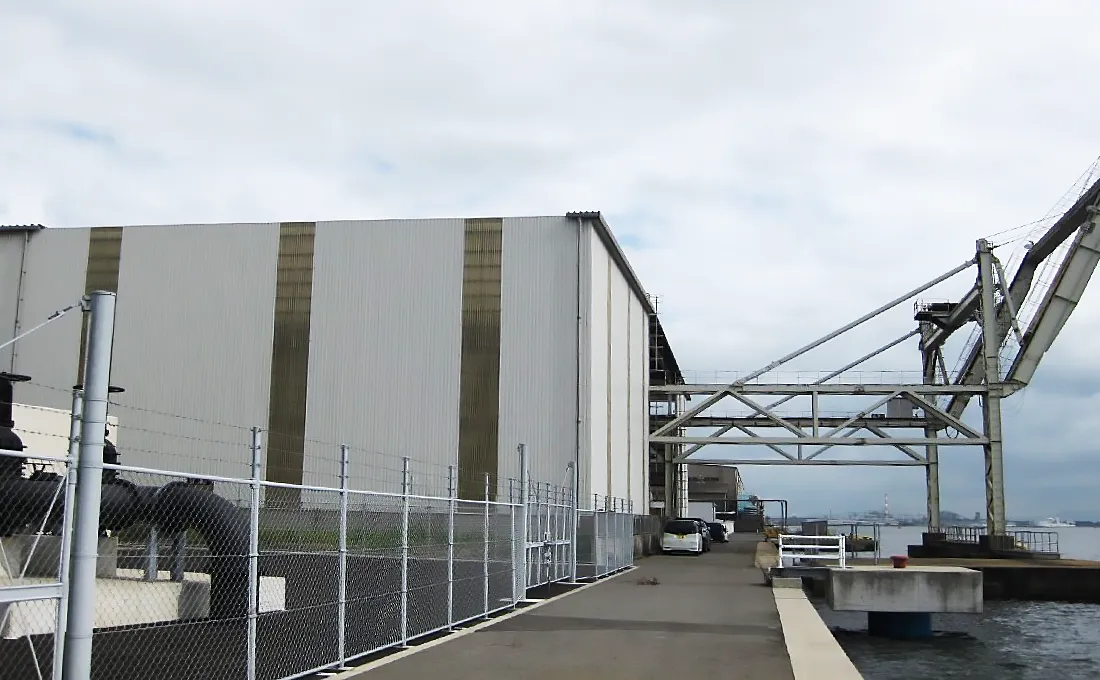

岸壁設備（北方向）（2）
保管ヤード 他

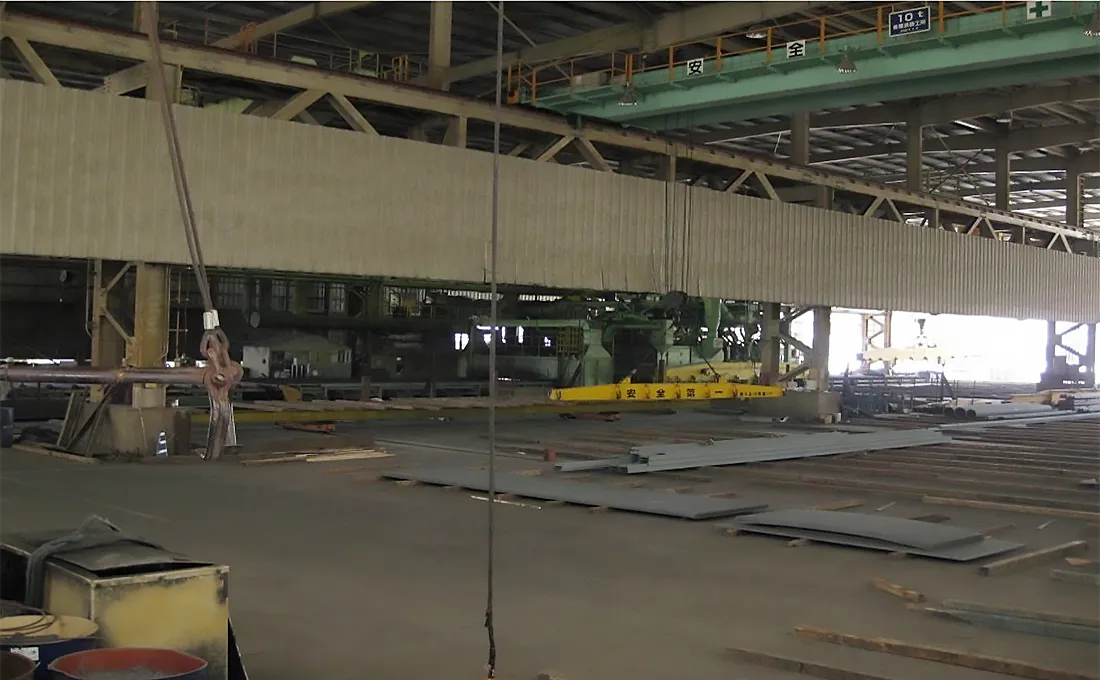

工場南西より北東方向

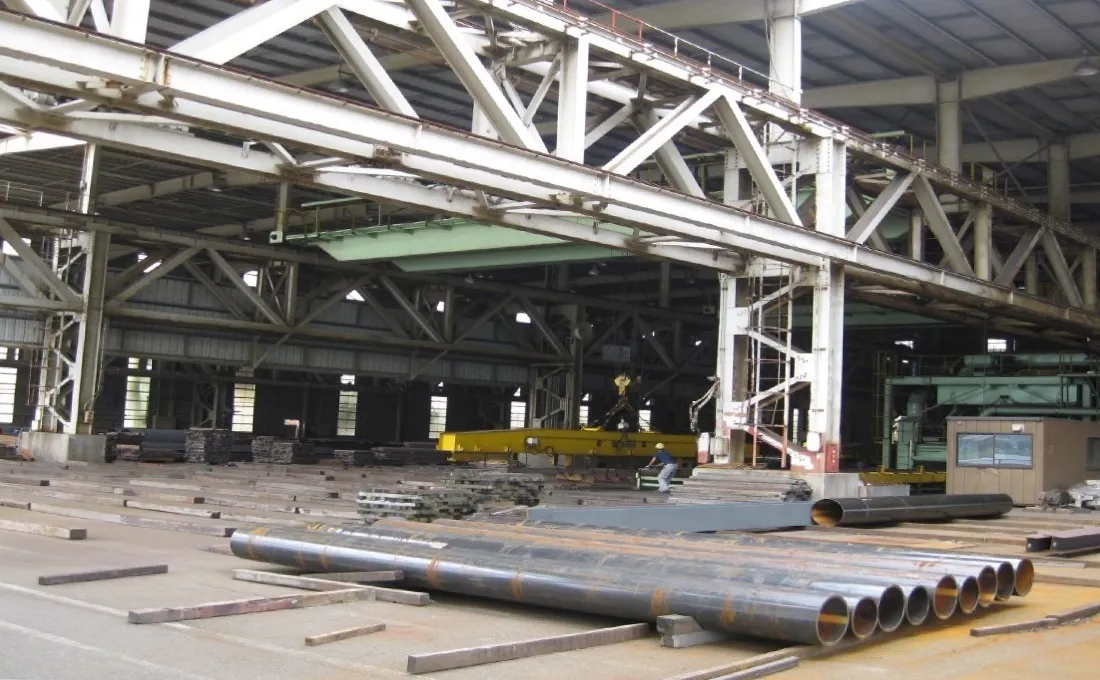

工場北東より南西方向

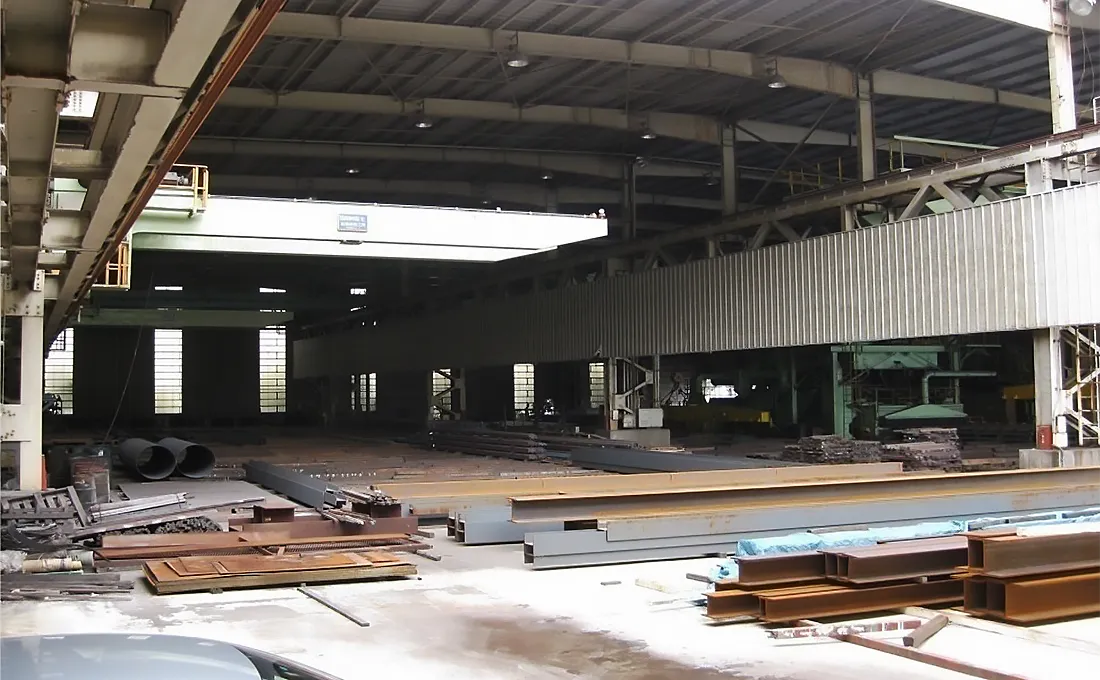

工場南東より北西方向

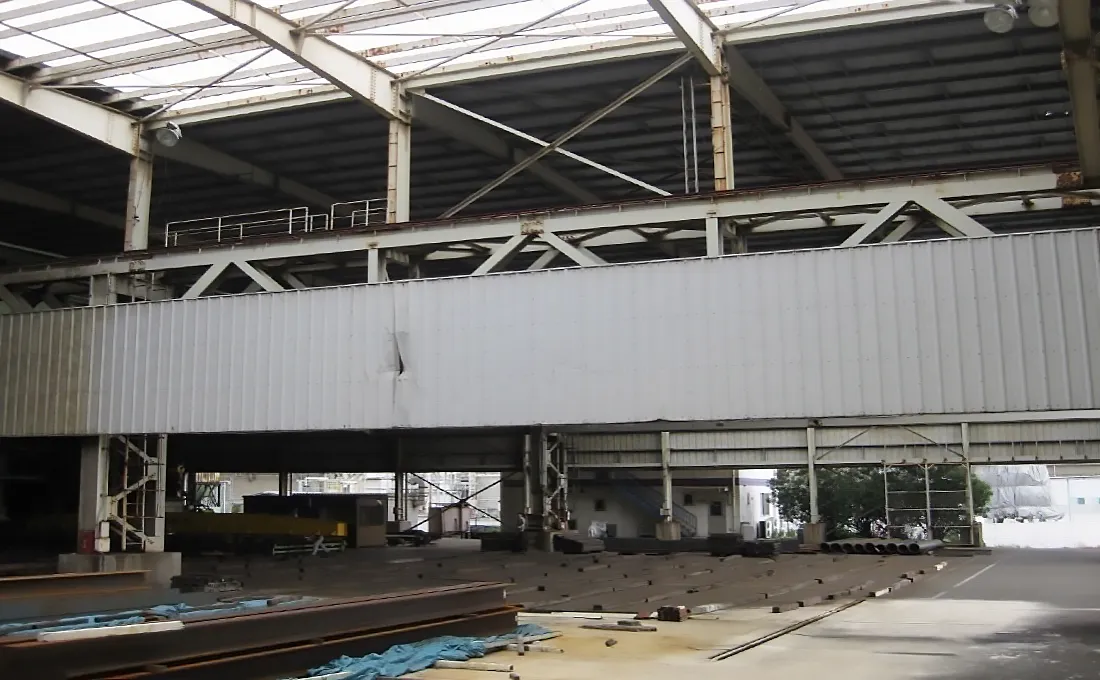

工場南東より北方向

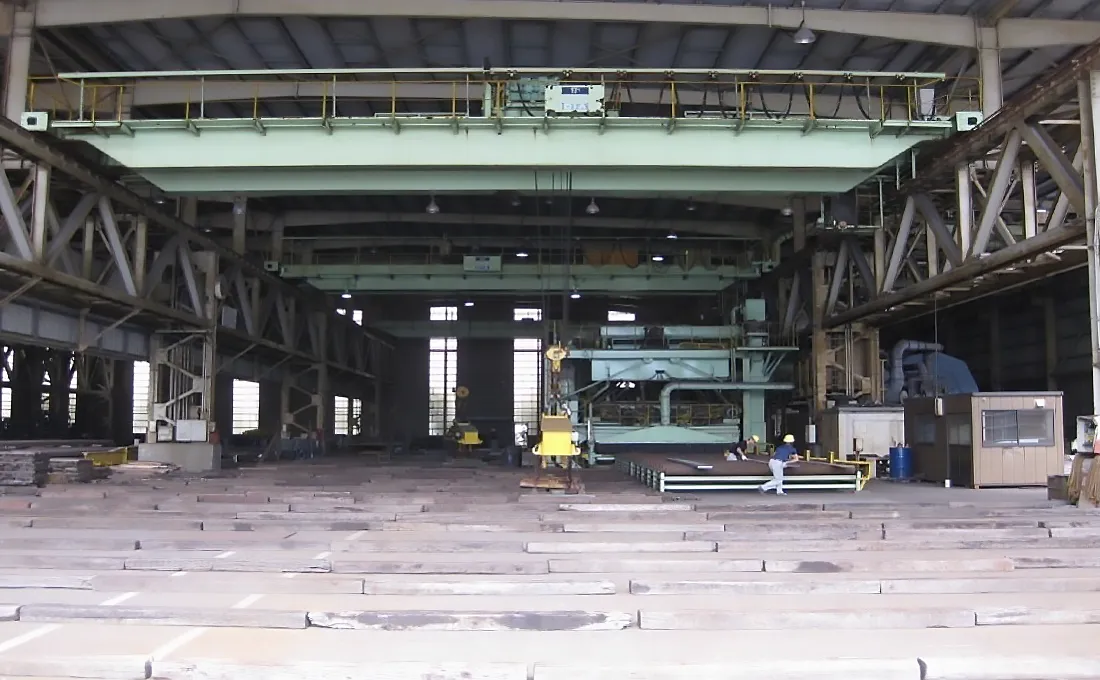

工場東端より西方向
（鋼板ブラスト設備）

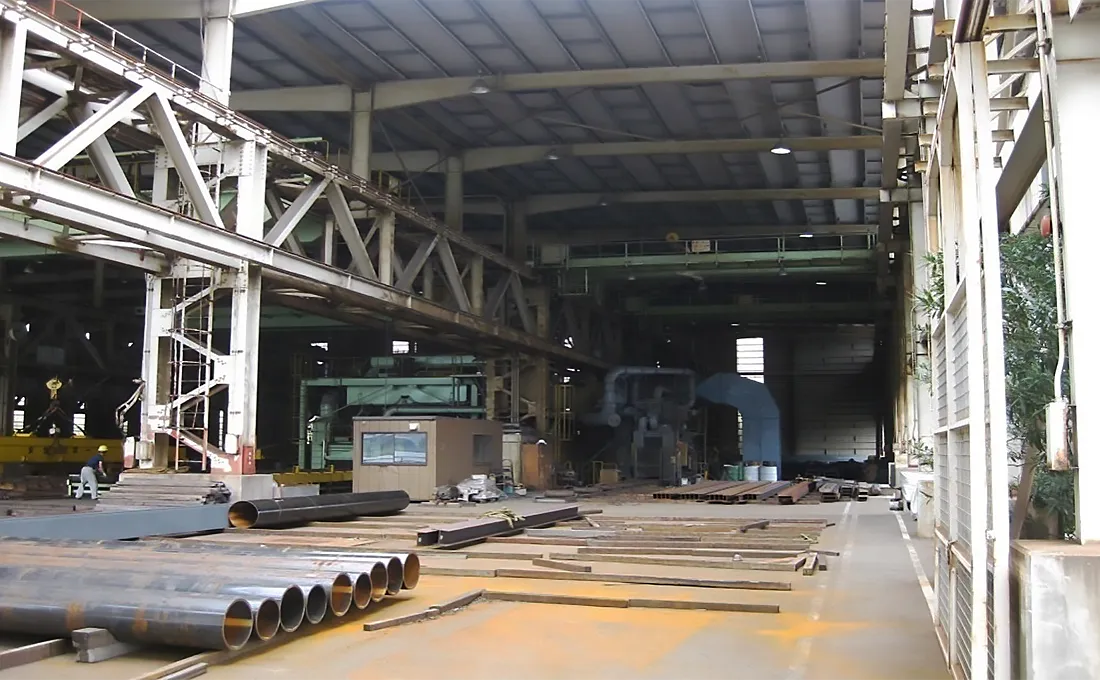

工場北東より西方向
（形鋼ブラスト設備）
